SMPM series Probe
SMPM series Probe
detailed information
SMPM Series Technical Specifications
Model /Number
| Frequency（GHz） | Voltage Standing Wave Ratio | Rated voltage （Vrms） | Insulation resistance（MΩ） | Characteristic impedance（Ω） | Insertion loss（dB） | Operating temperature（℃） | Mechanical life （Times/min） | Center contact fixation |

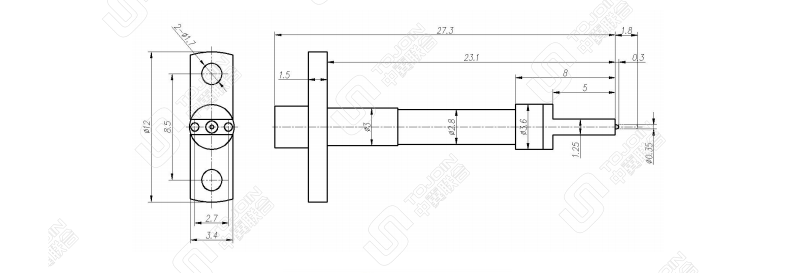

SMPM-J(Probe)-1.35mm 00.00.052.0041 | DC～8 | ≤1.3@ DC~8GHz | 250 | ≥500 | 50 | ≤0.55 | -10~+80 | ≥200 | 26.7N min |

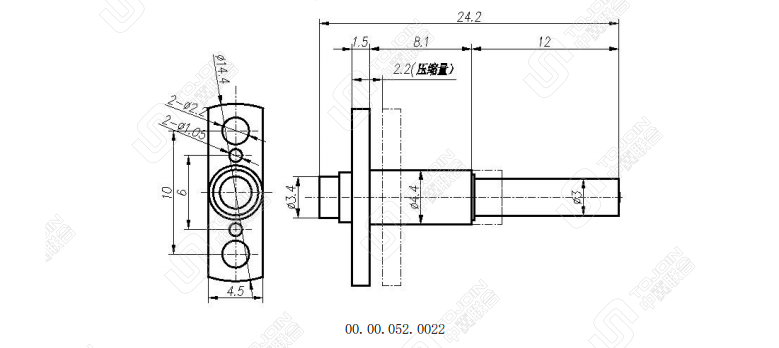

SMPM-J(probe)-2A 00.00.052.0022 | DC～6 | ≤1.2@ DC~6GHz | 250 | ≥1000 | 50 | ≤0.5 | -10~+80 | ≥500 | 26.7N min |

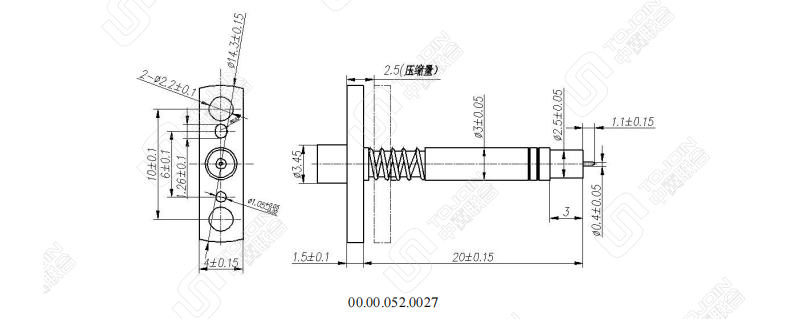

SMPM-J(probr)-3 00.00.052.0027 | DC～8 | ≤1.25@0~6GHz ≤1.35@6~8GHz | 250 | ≥500 | 50 | ≤0.55@0~6GHz ≤0.85@6~8GHz | -10~+80 | ≥200 | - |
Pictures

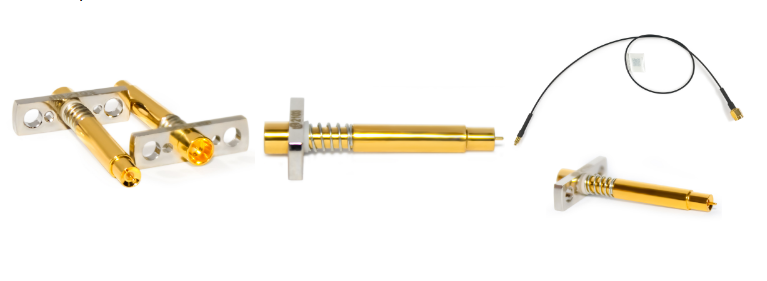

SMPM-J(Probe)-1.35mm

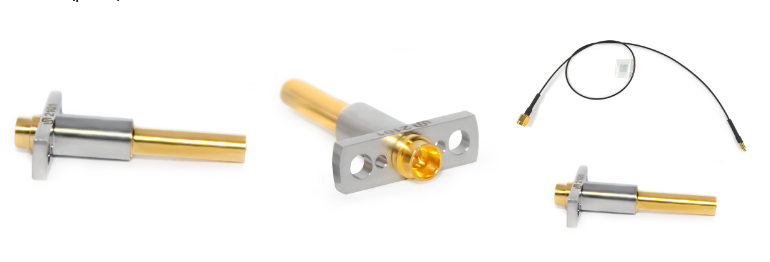

SMPM-J(prob)-2A

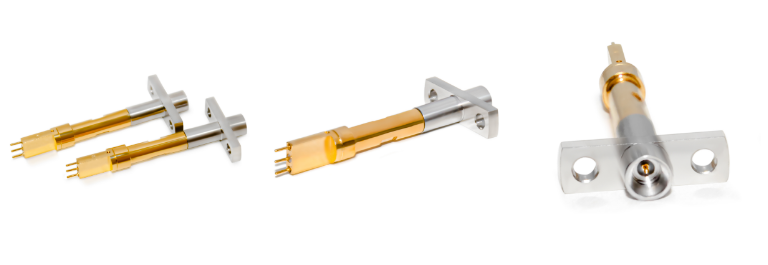

SMPM-J(probe)-3
